N-Compass运营商业务支撑网络性能监控解决方案

真实数据实时采集。N-Compass对采集到的数据进行统计、聚合、分类。它通过网络及应用的性能指标，如响应时间、吞吐量、连接失败、阻塞、丢包等参数进行分析和展示。N-Compass可将分析结果按照不同的时间单位（分钟、小时、天等）进行数据聚合，同时可选择任意时间段进行展示。

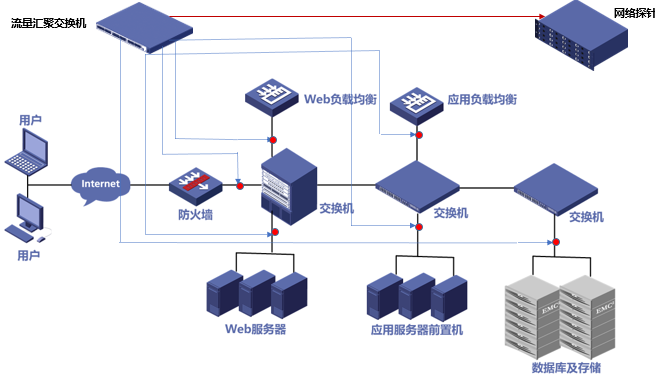

解决方案可以将用户的复杂业务系统转化成清晰易懂Dashboard视图进行展示，帮助用户实时掌控业务各个关键环节服务状态，包括防火墙前后、负载均衡前后、Web服务器前后、应用服务器前后以及数据库前端等，根据业务不同节点服务特点进行针对性的监控。
监控防火墙对业务的影响，穿过防火墙所消耗的时延，防火墙前后业务状态对比。
负载均衡对业务的影响，实时监控负载均衡的负载及连接情况，负载是否平均。通过利用X-Forward-For以及Client IP + IPID，可将负载前后的一次访问进行关联，查看负载均衡对业务时延的影响。
通过对Web服务器前的监控可以清晰了解每次HTTP访问的状态，通过对HTTP的分析管理员可以产看每次HTTP访问的返回码，加载页面时间及页面的各个元素加载情况。
通过对应用服务器监控，可以掌握应用服务器对每次请求的响应时长，时刻掌握应用服务器的应用性能情况及负载情况。基于业务报文的交互，通过定制开发，可以实现业务指标监控，包括交易量、交易成功率、交易返回码、交易时长等业务指标。
通过对数据库前端的监控，查看SQL语句的性能，对TOP SQL语句进行分析，SQL语句的查询时间、查询次数等。

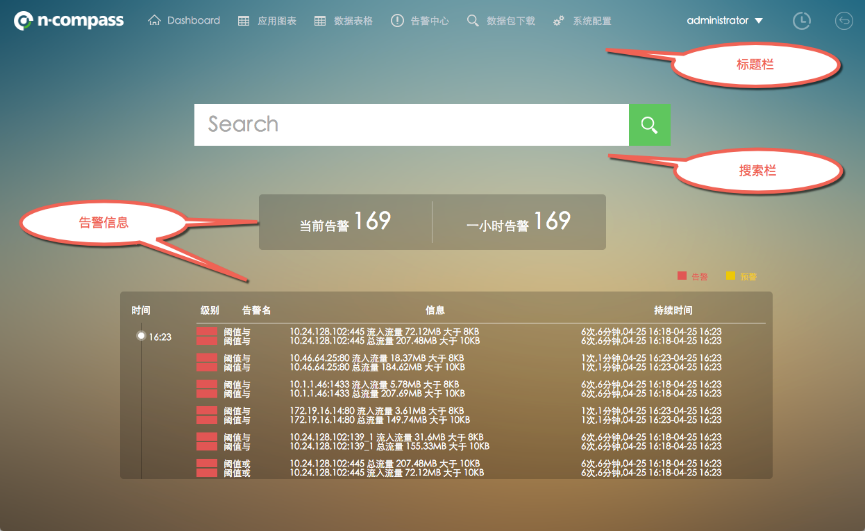

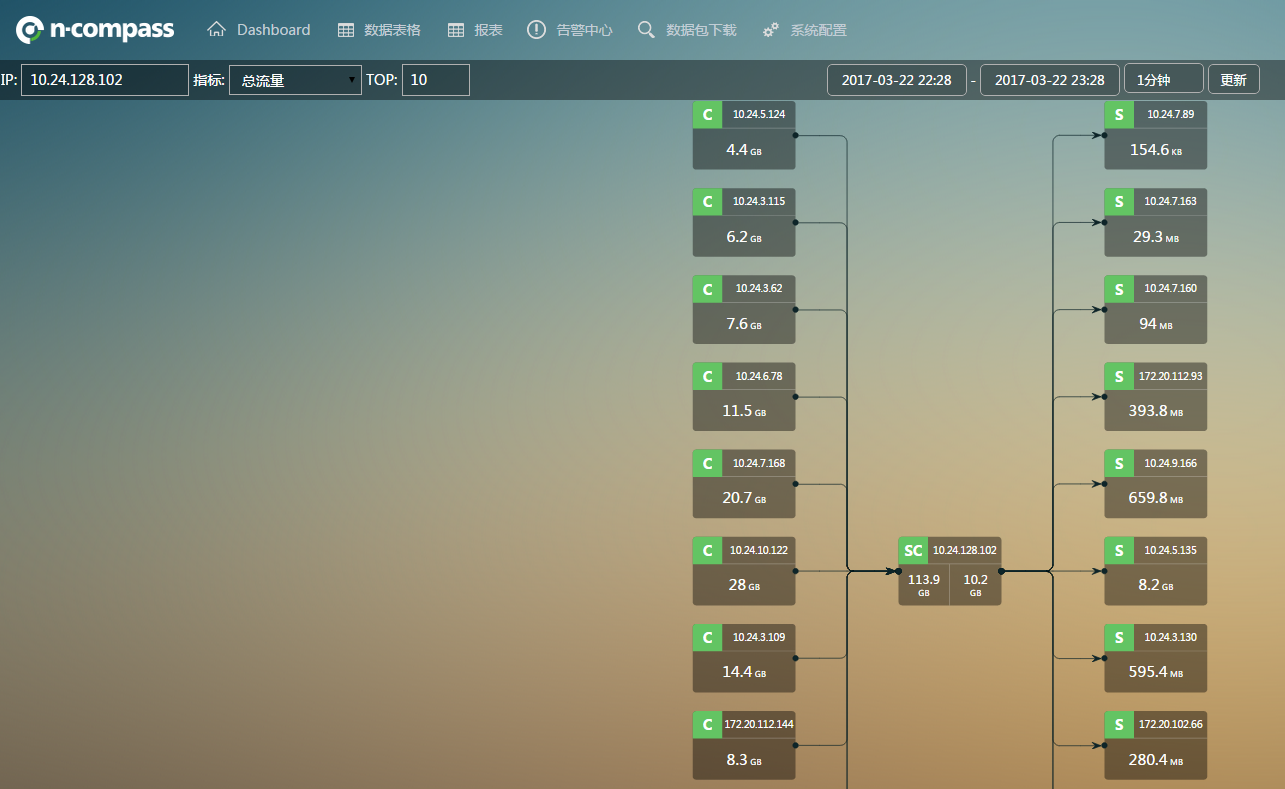

产品界面首页

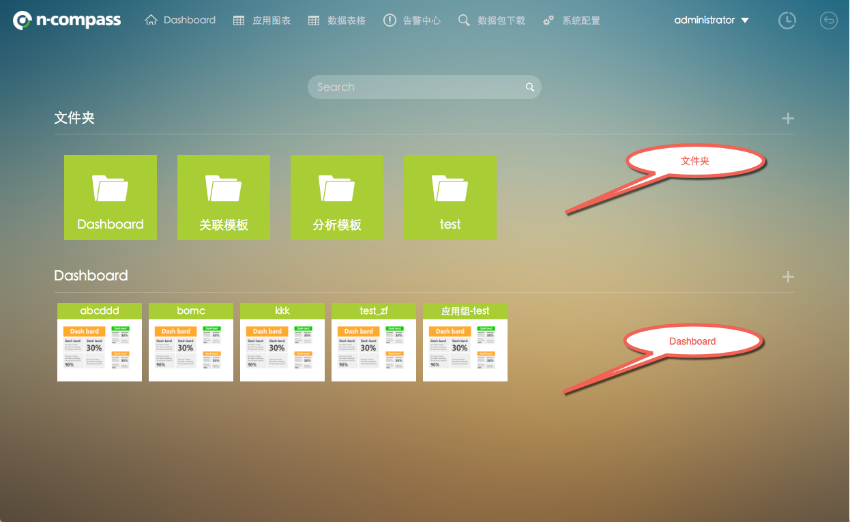

Dashboard界面

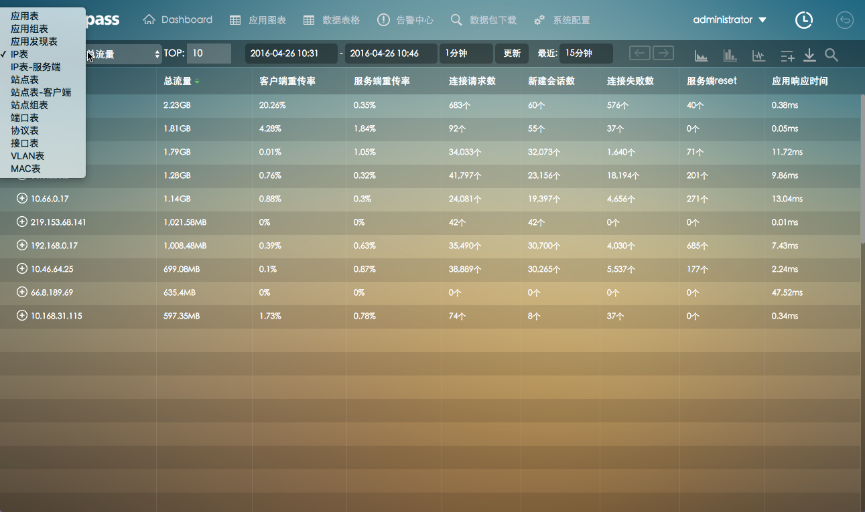

数据表格

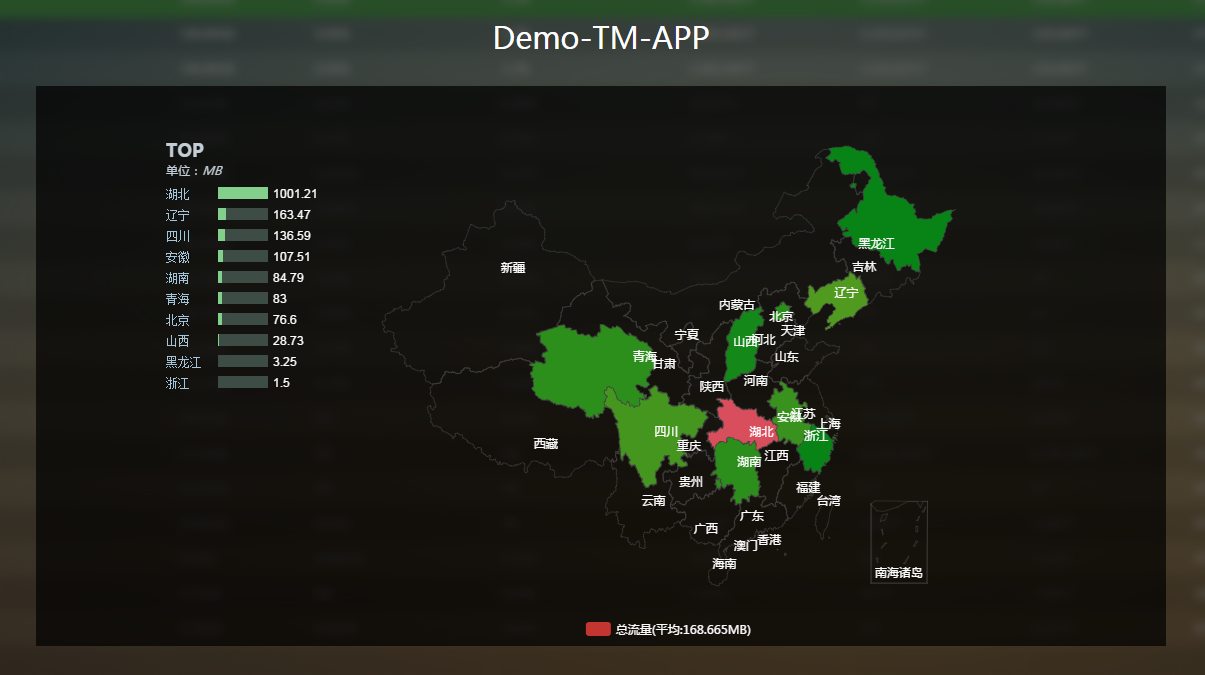

区域流量热力图

IP自动发现

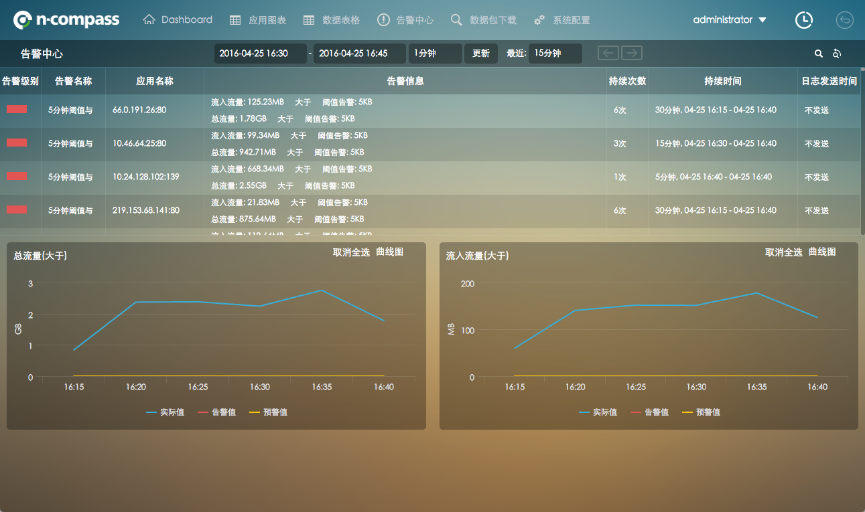

告警中心

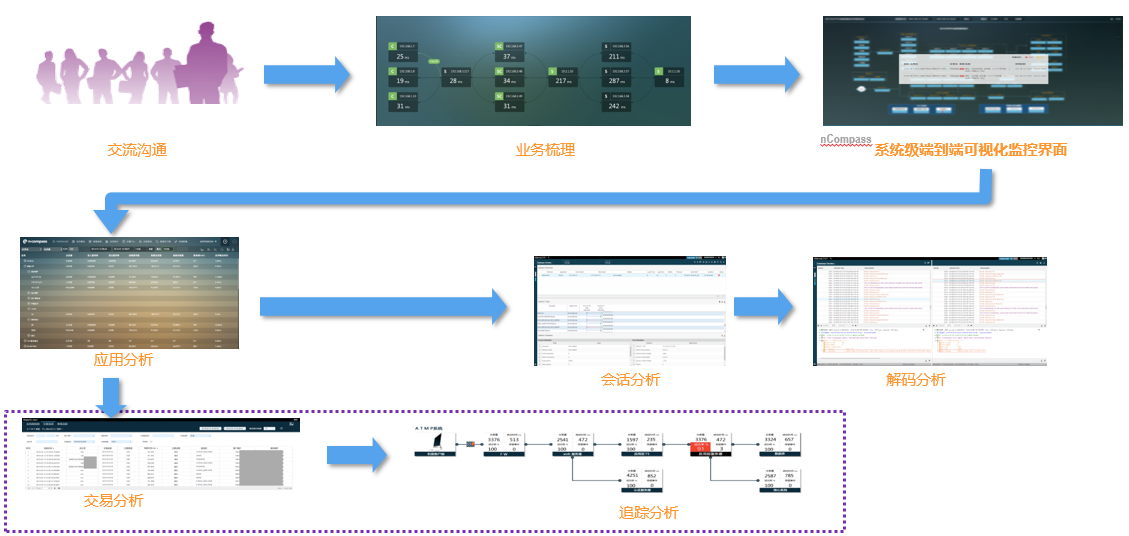

案例

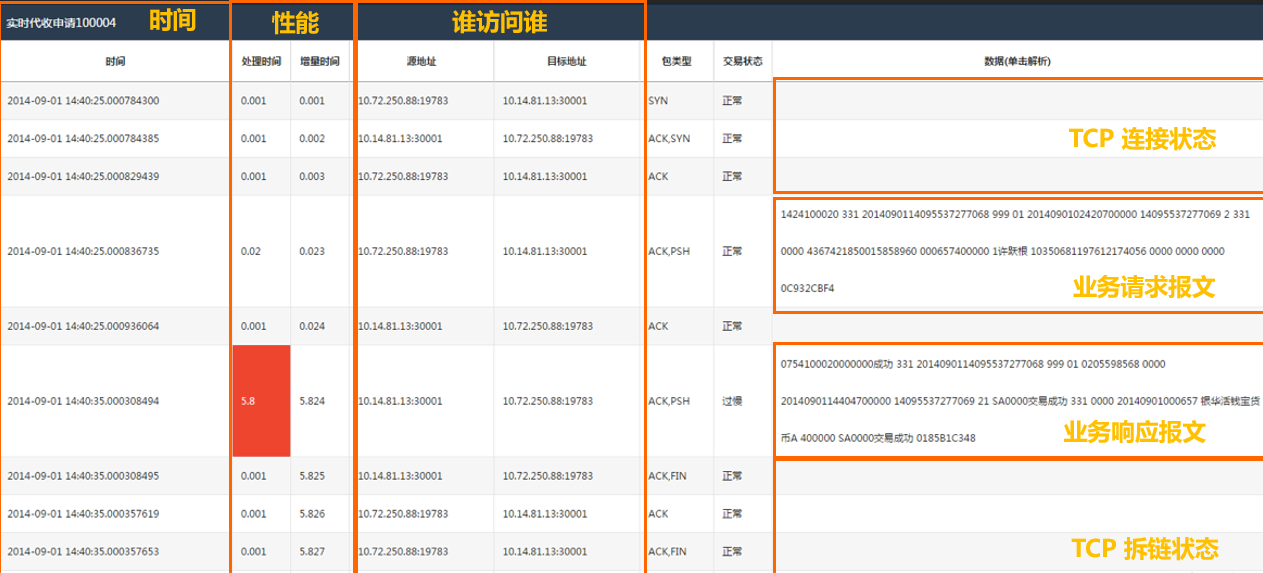

通过对网络相关指标参数，针对性进行取证分析，第一时间发现问题发生的位置
